核心要點

• 晶圓廠與封裝廠必須采用基于證書的新型解決方案，才能提供可信半導體器件。

• 物理 ID 將器件與證書綁定，且必須具備不可篡改、不可克隆特性。

• 模擬器件、混合信號器件、傳感器 IC 以及分立器件均需要外置 ID。

• 全球?qū)π酒捌鋬?nèi)部元器件來源與去向的擔憂日益加劇，正推動行業以永久、不可篡改、不可克隆的方式對芯片進行標記。

盡管這類舉措在數字領域已逐步推廣，但芯片與系統中的模擬 / 混合信號器件仍缺乏此類標記。缺少身份識別技術使其極易遭遇假冒，進而損害終端系統性能。傳感器與分立器件同樣面臨假冒風險。

這些器件廣泛應用于關鍵基礎設施、安全敏感市場，以及受進出口管制的復雜系統中。當前的挑戰是通過物理 ID 的端到端追蹤消除此類風險，構建可信供應鏈解決方案，但實現過程并非易事。

物理 ID 是一項核心技術，可在制造與現場使用中讀取，且必須不可篡改、不可克隆。數字 IC 可采用現有 ID 技術，但混合信號 / 模擬 IC、傳感器 IC 或分立器件尚無等效方案。

這對美國政府定義的關鍵基礎設施構成隱患，涉及通信、航空航天、國防與公用事業領域，約占當前全球半導體總潛在市場（TAM）的 20%，規模約 1500 億美元。

可信供應鏈會構建安全的數字證書層，在電子生態系統內共享 —— 覆蓋晶圓、封裝器件、PCB 與終端系統。

Aerocyonics 首席執行官丹尼爾?迪梅斯表示：“可信供應鏈的核心是物理信任根，即與數字證書不可分割地綁定的不可篡改器件身份。”

“根據器件類型與制造工藝，信任根可呈現多種形式：例如利用硅片固有差異生成的物理不可克隆函數（PUF）；晶圓制造中嵌入的安全元件或加密小芯片；激光蝕刻或熔斷寫入、與晶圓廠數據庫證書綁定的芯片 ID；或是搭配一次性可編程密鑰庫的非易失性存儲器簽名。

每種方式均提供硬件級身份標識，未經檢測無法克隆或篡改。該信任根在晶圓或芯片階段植入，在物理硅片與認證數字記錄之間建立可驗證、不可克隆的綁定關系。”

圖 1：制造全流程中的證書生成示意 數據來源：Tartan Silicon Systems

器件 ID 技術與晶圓及封裝器件的制造測試流程協同工作。

Tartan Silicon Systems 總裁兼首席執行官艾倫?阿諾夫表示：“創建器件級 ID 與證書主要有兩種場景。一是分配唯一器件 ID，二是為器件配置特定功能或密鑰。配置通常在最終測試階段完成，此時器件功能已得到全面驗證。

生成唯一器件 ID 并與證書綁定有多種方式。一種是免干預方案，ID 通過片上數字指紋在上電時自動生成，通常采用 PUF 或信任根（RoT）模塊實現。

另一種是在晶圓測試階段創建 ID，將 ID 與晶圓測試數據一同讀取并記錄，可關聯至晶圓 ID 與芯片精確位置。這些信息將納入整體可追溯性數據庫。”

身份標識技術

器件物理 ID 是構建可信供應鏈的基礎技術，必須具備唯一性。以往制造商采用簡單光學 ID 與電子芯片 ID（ECID）實現器件追溯，但這類標識若不具備不可篡改、不可克隆特性，仍可被復制或篡改。

物理 ID 需可被 “讀取”。內置芯片 ID需要芯片 / 器件上電，才能電信號 “設定” 與 “讀取”。外置 ID則可根據技術類型，通過光學、X 射線或紅外探測器讀取。

內置 ID

數字超大規模集成電路長期依賴電子芯片 ID（ECID）提供唯一標識，支持器件級追溯應用。ECID 通常包含晶圓批次、晶圓 ID、晶圓圓心坐標與測試程序版本。

非易失性存儲位在晶圓測試階段編程，封裝測試階段追加編程。但 ECID 已無法滿足芯片安全與可信供應鏈的需求。

西門子 EDA Tessent IC 解決方案總監李?哈里森表示：“工廠對溯源能力的需求日益增長。目前行業采取了多種措施，最基礎的是在硅片中硬編碼唯一標識。這種方式可行，但從安全角度并非最優方案。

通過片上機制為每顆硅片生成唯一標識正成為更理想的選擇。”

過去十年，符合安全標準的內置 ID 逐步普及，主要依托 CMOS 器件的物理熵值，可生成唯一、不可篡改、不可克隆的標識。

目前多數內置 ID 成本過高，難以用于大量邊緣與物聯網設備，會占用硅片面積與功耗，增加實現耗時，甚至降低可測試性。但相關優化工作正在推進。

新思科技戰略項目總監里德?欣克爾表示：“現有小面積替代方案。我們可提供極小尺寸版本滿足此類應用需求，可通過測試或調試接口在全生命周期訪問。

工藝節點方面，我們的 IP 已成功應用于 350nm 至 2nm 的所有 CMOS 工藝，并將覆蓋 soon 埃米級節點。只要工藝中包含 SRAM，該 IP 即可正常工作。”

外置 ID

外置 ID 擁有多種應用場景，器件不上電也可讀取，便于在組裝與 PCB 工廠追溯元器件。

半導體廠商長期在晶圓上使用激光刻蝕 ID，在基板與封裝蓋使用二維點陣，但這些方式無法滿足可信供應鏈的 ID 要求。

內置 ID 同樣不適用于多數模擬 / 混合信號、MEMS、傳感器 IC，以及功率晶體管、電容等分立器件。

國際半導體產業協會（SEMI）首席技術官梅利莎?格魯彭 - 謝曼斯基表示：“許多基于加密密鑰的方案需要器件上電，現有大部分解決方案均如此。部分技術正探索采用外置或嵌入式物理不可克隆特征，

例如枝晶圖案或類標簽結構，無需給芯片上電即可讀取。”

此外，所有基于物理 ID 的認證必須快速完成，避免影響自動測試設備（ATE）吞吐量。

愛德萬測試美國新興技術生態系統開發總監約翰?卡魯利表示：“外置 ID 需要滿足兩點：不可篡改，以及生產級速度。

讀取設備需安裝在分揀機或測試單元內，且讀取速度足夠快，不會拖慢測試流程。”

過去數年，多家初創公司研發出適用于芯片的不可篡改、通常不可克隆的外置標識，技術類型、速度與適用場景（晶圓、基板或封裝器件）各不相同。

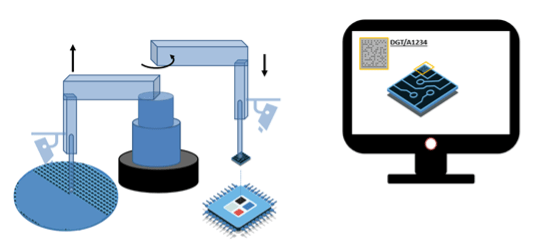

Digitho 首席執行官理查德?博德里表示：“標識在光刻工藝步驟中施加，通常在焊盤或鈍化層開口圖形化階段。

使用標準光罩制作功能圖形后，通過動態可編程光罩在同一光刻膠上進行二次曝光，為每顆芯片打印唯一標識碼。

該步驟可使用 i-line 步進光刻機在任意光刻工序完成，僅需一次顯影。該工藝通常在晶圓切割前完成，也可應用于重構晶圓或面板。”

中介層、基板與最終封裝等組裝元器件同樣需要不可篡改、不可克隆的外置標識。相關技術包括薄膜附著金剛石微粉、油墨內摻反射粒子等。

亞利桑那州立大學電氣與計算機工程教授、Densec ID 首席技術官邁克爾?科齊基表示：“我們的技術可在任何可印刷區域生成特征并通過相機識別。

針對面積有限的小型器件，我們專注于噴射打印點（UPdots），可應用于片式無源器件等極小尺寸元件。

我們通常使用永久性聚合物，也在試驗可移除丙烯酸材料，可在小芯片上打印圖案，并在組裝前通過熱去離子水去除。”

混合信號、模擬、傳感器與分立器件

依托可信供應鏈溯源，集成商可確保產品所用 IC 與分立器件可靠。系統中的混合信號、模擬與分立器件，同數字器件一樣易受假冒與黑市交易侵害。

小型邏輯器件可能無法內置標識，同樣面臨風險。

關鍵基礎設施需要大量小型低成本器件。若芯片行業無法為這些器件提供溯源保障，電子系統便無法獲得完全信任。

數據中心機柜依賴電源模塊與穩壓器，軍用飛機需符合軍規的電容電阻，公共事業依賴傳感器，蜂窩基站依賴射頻器件。

各國政府已開始為關鍵基礎設施領域強制要求 “可信硅片”，并愿意為指定地區 / 國家（如歐盟、日本、印度、美國）生產的芯片支付溢價。

額外成本將支撐可信供應鏈體系的初期建設與持續運維。

SEMI 的格魯彭 - 謝曼斯基表示：“許多模擬與混合信號器件（如部分傳感器）并非基于 CMOS 工藝制造，不支持片上存儲器或集成標識，

因此通常缺少內置 ID，更無序列化唯一標識。追溯此類器件需要針對器件與制造工藝定制解決方案。

目前尚無通用方案，需行業協作或聯盟推動，制定貼合供應鏈實際的解決方案。”

愛德萬測試的卡魯利表示：“我們已具備構建可信供應鏈的核心基礎。至少從數字芯片起步，這并非技術難題。

模擬混合信號射頻 IC、分立晶體管、無源器件及 PCB 等小型器件仍需技術創新。”

圖2

圖3

圖4

總結

電子生產的分散化使端到端可追溯性成為普遍需求，而可信供應鏈在此基礎上更進一步。

Archon 設計解決方案首席執行官湯姆?卡齊奧拉斯表示：“采用可信供應鏈意味著從芯片設計與制造開始，將身份、真實性與責任嵌入每一顆器件與每一筆交易，覆蓋晶圓、小芯片、PCB 等全鏈條。

標識技術為硅片奠定信任基礎，標準實現互操作性，政策框架保障執行力。三者融合時，可信供應鏈溯源將不僅是合規要求，更能轉化為價值鏈優勢。”

為終端系統構建可信供應鏈，需要同時滿足不可篡改、不可克隆要求的內置與外置 ID。

目前數字器件已廣泛具備此類能力，但混合信號、模擬、傳感器 IC 以及無源器件與電路板仍存在缺口。

新興外置 ID 有望解決技術挑戰，但需進一步研發與最終落地。否則，關鍵基礎設施系統將持續面臨假冒與黑市 IC 威脅，可能危及生命安全或中斷公用事業服務。
