電動汽車對快速充電能力的需求不斷攀升，坦白說，這種需求十分迫切。預計到2027年，直流快速充電 (DCFC) 市場將以高達30% 的復合年增長率增長。

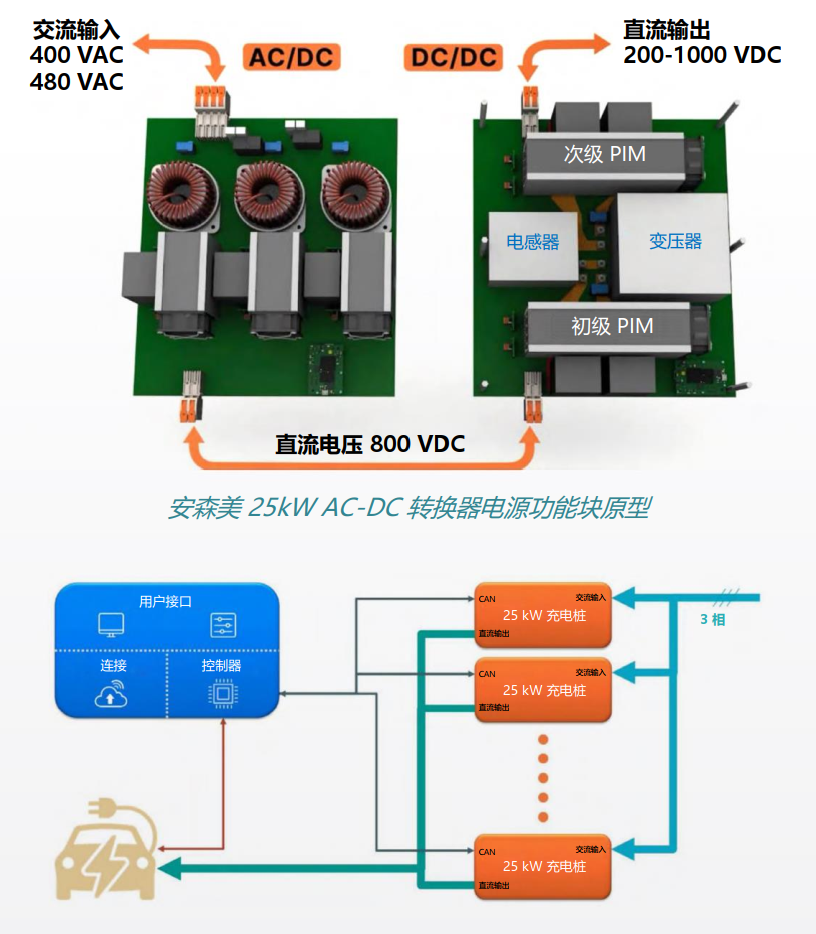

安森美對該市場的貢獻之一是25 kW DCFC參考設計。它將同時適配北美480 VAC三相輸入電壓標準和歐洲400 VAC三相標準。它將交流電轉換為直流電，輸出電壓范圍為50 VDC至1000 VDC，整個范圍內均能提供25 kW功率，但針對800 V電池進行了優化。對于低于500 V的電壓，該功能塊會降低功率，將輸出電流限制在50 A，以符合現有電動汽車的直流充電標準，例如CCS和CHAdeMO。

25 kW功能塊的有源前端 (AFE) 是一個帶功率因數校正 (PFC) 的AC-DC升壓轉換器。其后方是一個雙有源橋DC-DC級，使用兩個PIM或兩組PIM，在電網和電動汽車電池(負載)之間提供完全隔離，繞過電動汽車的OBC，并調節輸出端的電壓和電流。這種輸電系統可以是雙向的，不僅可將多余電力回饋至電網以降低成本，還能利用光伏和電池能源增強電網供電能力。

功率因數校正的工作原理

功率因數校正 (PFC) 是使輸出功率盡可能接近輸入功率的過程。從數學角度來說，功率因數PF計算如下：

這里，實際功率是指在一個給定周期內，電流和電壓瞬時乘積的平均值。同時，視在功率是指電流的均方根值 (rms) 與電壓的均方根值的乘積。從這個意義上講，它體現了實際輸出功率與所測電壓和電流特性的匹配程度，也就是“感受到的功率”與“儀表上顯示的功率”之間的差異。

設想您聽到兩個人唱兩個音符，一個人發出“嗚”的聲音，另一個人發出“咿”的聲音。即使這兩個音的音高完全一致，聲波的疊加也會產生您能聽見的諧波——就像有第三個人與之合唱。當傳輸干凈的電力時，PFC 的作用不僅是將輸出波形修整得更順滑，而且要清除伴生的諧波。

上面這組電源輸出演示波形就說明了這一點：輸入電壓決定波的相位和頻率。 但是，當輸入電流不匹配時， 諧波就會產生， 使功率波不夠純凈， 進而產生失真， 降低PF 值（在這種情況下， 降低至大約 60%） 。 測量發現， PFC一旦應用諧波抑制，相同電流會產生更大的實際功率， 使 PF 更接近100%。

三相有源整流器的優勢

任何AC-DC電源轉換系統，為了高效、可靠地傳輸10 kW以上的功率，都需要在前端采用三相PFC拓?fù)洹Ｈ嗾髌骺娠@著降低電源中的干擾和諧波成分，從而為鋰離子電池輸送更穩定的電力。(可將PFC理解為提供類似于“高辛烷值燃料”的服務。)

三相PFC提供恒定的直流功率輸出，而單相系統則提供可變輸出功率，通常需要低頻濾波器。SiC MOSFET和二極管的引入，使快速EVC等大功率應用得以實現；得益于更高的擊穿電壓和更低的開關損耗，功率器件的效率得到了提升。這就為EVC等系統充分發揮三相電的優勢鋪平了道路。

采用家用120 VAC之類的單相電源輸入時，瞬時輸出電壓和電流始終存在波動。這一特性使得實際系統常常需要使用低頻濾波器來達到平衡。

若要將單相系統的功率輸出提升至三倍，輸電導線的數量也需相應增至三倍：電壓相線三根，中性線三根。相比之下，采用平衡的三相電源輸入時，每個電壓相對于其他兩個電壓都有±120°的相移。因此，三個電壓之和始終為零，從而無需任何中性線。現在三根導線就能勝任六根導線的工作。

三相有源整流器的工作原理

前端

第一級使用三對二極管。每一對都與一個交流電壓波相關聯，每對二極管中的一個二極管代表波峰，另一個二極管代表波谷。只有當電壓波接近或處于峰值或谷值時，電流才會流過二極管。

此第一相的輸出是僅含紋波的直流電流。此第一相利用安森美使用的一種拓?fù)浣Y(jié)構——T型中性點箝位 (T-NPC)，如下圖所示——實現了雙向傳輸能力。它是一個采用三電平開關設計的1200V整流器，沿中性線路徑以背靠背配對方式增加了六個雙向開關。這樣就無需使用整流橋來實現雙向傳輸。

三電平開關不應與三相整流相混淆，盡管前者對PFC頗有益處。如上圖所示，當開關處于“零電平”狀態時，更容易利用其來構建更近似最終輸出的波形。三電平開關拓?fù)浯蟠蠼档土碎_關功率損耗，因?yàn)橹挥幸话氲目傒敵鲭妷鹤饔糜谀承┒O管上。它還能減少電流紋波和電磁干擾，使電流更容易通過更小、更緊湊的電感器進行濾波，或者在可行的情況下，借用變壓器固有的電感能力進行濾波。最適合三電平開關的器件通常是650 V SiC MOSFET。

調制器

三相整流器第二級的作用是使輸出波形平滑。首先，正負極之間的電容在紋波過大時吸收電子，在紋波處于或接近谷值時釋放電子。三相系統不需要大電容。

接下來，采用脈沖波調制 (PWM) 將這種平滑的直流電流塑造成在目標頻率下近似正弦波的波形。為了完成調制，六個IGBT充當波形反相器的雙向開關。對于每種設置，這些開關按精確且變化的時序?qū)ê完P(guān)斷，從而改變電流路徑。電流輸出疊加后，整體波形更加平坦。

包含整流器的PFC功能塊汲取與交流輸入電壓同相的交流電流，從而在最大限度提升功率因數 (PF) 的同時，盡量減少諧波失真。理想情況下，功率因數保持在1或非常接近1的水平，且沒有任何失真。PF應保持在0.97到1.0之間。
