下一代內存是什么

目前，DRAM、閃存和 SRAM 等傳統內存仍然是市場上的主力技術。在當今系統中的內存層次結構中，SRAM 在處理器中被用作實現高速數據存取的緩存；DRAM 是下一層，用作主內存。而磁盤驅動器和基于 NAND 的固態存儲驅動器（SSD）則用于存儲。

自 1990 年代以來，MRAM 就一直是人們研發的幾種下一代內存技術類型之一。這些都是能提供無線耐久性的非易失性技術。和閃存一樣，它們可以在系統電源關閉之后保留數據。相反，DRAM 是易失性的，在電源關閉后會丟失數據，盡管其中的信息會在之前遷移到存儲設備中。

除了 MRAM 之外，其它下一代內存技術包括碳納米管 RAM、鐵電 RAM（FRAM）、相變 RAM 和電阻 RAM（ReRAM）。碳納米管 RAM 使用納米管在器件中形成電阻狀態。而 FRAM 使用鐵電電容器（ferroelectric capacitor）來存儲數據。來自英特爾和美光的 3D XPoint 技術就是下一代相變內存的一種。另一種技術 ReRAM 則基于電阻元件構成的電子開關。盡管這些技術很有希望，但其中很多技術所需的開發時間超過了預期。不過，將來這些技術中大部分甚至全部都很可能找到某種程度的應用空間。并沒有任何一種單一的技術能夠滿足所有需求。

MRAM技術

MRAM，即磁阻隨機存儲器（Magnetoresistive random-access memory），是一種非易失性(Non-Volatile)的磁性隨機存儲器。它擁有靜態隨機存儲器（SRAM）的高速讀取寫入能力，以及動態隨機存儲器（DRAM）的高集成度，而且基本上可以無限次地重復寫入。

Toggle MRAM

第一代MRAM，是Toggle MRAM，即使用 toggle memory switching。Toggle MRAM 由一個晶體管（ transistor）和一個MTJ（Magnetic Tunnel Junction, 磁性隧道結） 結構組成。

那么什么是MTJ呢？

見下圖，MTJ的基本單元就是這樣的三層結構，最下面一層是自旋方向固定的一層（你可以認為就是磁性方向固定），中間是隧穿層，最上面的自旋方向可以發生變化，要么向左，要么向右。熟悉的朋友一下就反應過來了，這不就是二進制么，一個bit就這樣形成了。

那么如何讀取和寫入上面那層的磁性方向呢？MTJ結構正好有這樣一個有意思的特性，當上下兩層磁性層自旋方向一致時，MTJ結構的電阻很小；而二者自旋方向相反時，MTJ結構的電阻很大。因此可以通過對比每個MTJ單元的電阻來讀取數據。寫入數據的過程如下圖，相互垂直的一系列電流相當于經緯線，通過嚴格控制電流，可以精確地在二者相交的地方產生合適的磁場，從而改變最上面一層的自旋方向，但不會干擾到相鄰的MTJ單元。

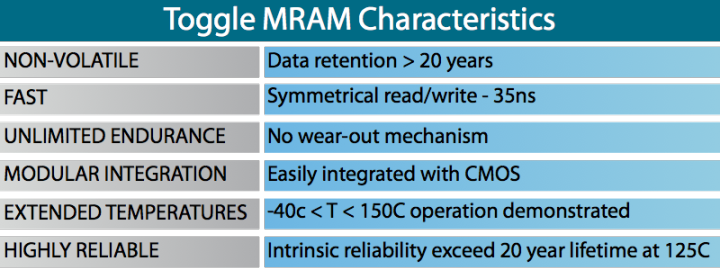

Toggle MRAM可以有效抵抗高輻射以及高溫環境，因此可以用于軍事以及航天領域。

Toggle MRAM有這樣兩個特點：

>制程容易實現

>尺寸比較大，因此集成度不高

ST-MRAM

第二代MRAM，是ST-MRAM，也有叫STT-MRAM，全稱是Spin Torque MRAM（自旋扭矩MRAM）。基本組成單位也是MTJ，但寫入方式與Toggle MRAM不同，ST-MRAM使用自旋極化的電流來控制最上層的自旋方向，聽著就很高大上吧。電流通過一定的層狀結構就會實現自旋的極化，即電流中的電子的自旋方向都一樣！ST-MRAM相比上一代MRAM而言，寫入能耗大幅降低，并且尺寸也減少很多。Everspin公司就使用了垂直磁各向異性MTJ（PMTJ）技術實現了高密度，低能耗的MRAM存儲設備。

總結一下，ST-MRAM的特點是：

>基本上無限的耐久性

>更加節能，低電壓就能實現高速度（與DRAM速度相當）

>尺寸更小，可以實現高集成度尺寸更小，可以實現高集成度

>對CMOS友好

但 STT-MRAM 也面臨著以下難題：

>復雜的薄膜堆疊方式

>較窄的傳感區間

>回流焊接滯留

這是Everspin公司的一張各種存儲技術的特征對比圖：

可見MRAM的寫入速度與常見的DRAM相當，并且我們知道DRAM，尤其SRAM相當?shù)暮馁M(fèi)能量，因此MRAM從原理上的得天獨厚的優勢，是其實現產業化的一大主要原因。這里是Semico Research的統計數據：

這是歷年來SoC（系統級芯片）的能耗占比，綠色是存儲部分的能耗。可見當下降低系統芯片能耗的關鍵在于有效減少存儲器的能耗。DRAM和SRAM需要通電維持?jǐn)?shù)據的存儲，而MRAM不需要一直通電，最上面那層（Free layer）的自旋方向不會因?yàn)閿嚯姸淖儭?/p>

MRAM的市場前景

1996年，IBM科學家 John Slonczewski 發明了 the ST-MRAM 并且在學術雜志Journal of Magnetism and Magnetic Materials發表論文 “Current-driven excitation of magnetic multilayers”。

1998 – Motorola 制造出 256Kb MRAM 測試芯片。

2006年，飛思卡爾半導體（Freescale）公司開售世界第一個市場化的MRAM芯片——MR2A16A（下圖）。該芯片容量4 Mbit，售價$25。寫入/讀取速度 35 ns, 制程是180納米，4Mbit的芯片大小是1.26 平方微米。

目前Everspin公司在售64Mb和256Mb的DDR3 ST-MRAM。

在2016年，三星（Samsung） 展示了一款使用了tCON芯片的LCD 顯示器（下圖）。與之前使用SRAM的芯片不同，該款芯片內有28nm制程的pMTJ STT-MRAM。這款MRAM使用8Mb的MRAM單元，大小為 0.0364 平方微米。 tCON芯片，即 timing controller 芯片，是用來處理視頻信號的輸入過程，并且將輸入的視頻信號轉化為控制LCD顯示屏的控制和門驅動信號。

三星準備了同時裝配SRAM和MRAM的測試芯片，用來證明二者并無區別。取代高耗能，大尺寸的SRAM成為了MRAM的一大市場方向。

2016年7月，IBM和三星聯合開發11納米pMTJ的MRAM（下圖）。可以僅僅使用7.5微安培的電流驅動， write-error-rate為7×10-10 （使用10 納秒脈沖信號）。IBM 宣布ST-MRAM的時代已經到來。

2017年8月，Everspin公司發布消息，已經開始對新產品1G容量的ST-MRAM EMD4E001G進行采樣工作。這個最新的ST-MRAM 產品較之前的256Mb DDR3 ST-MRAM其容量擴大到4倍。新產品使用28nm CMOS制程（300mm wafer），代工廠是格羅方德（GLOBALFOUNDRIES）。

據消息，臺積電 (TSMC) 計劃在2018年開始量產22nm制程的MRAM芯片。

據消息，三星宣布2018量產ST-MRAM。
