01、設計挑戰

繼電器是住宅溫控器中故障率最高的組件。機械繼電器會磨損、產生可聞噪聲、產生電磁干擾,并占用寶貴的 PCB 面積。對于設計下一代智能溫控器的工程團隊而言,這些限制直接影響產品壽命、認證周期和現場故障率。

芯片式固態繼電器在元件層面解決了這些問題。本文以 MPS MP9566 為參考,對機械繼電器與固態繼電器進行了詳細的技術比較,并量化了與溫控器硬件設計相關的優勢。

圖1: 繼電器在溫控器中的應用(示例)

02、機械繼電器在溫控器應用中的局限性

觸點磨損與有限壽命

機械繼電器觸點在每次開關循環中都會退化。在負載下,觸點材料(通常為銀合金)會經歷摩擦、侵蝕和電阻增加。額定電氣壽命約為負載下 10 萬次循環。一個每天開關 50 次的溫控器每年累計約 18,250 次循環,意味著繼電器可能在 5–6 年內達到壽命終點——往往早于其他元器件。

電弧與安全風險

開關過程中的觸點電弧會產生高溫,侵蝕觸點表面并產生寬帶電磁輻射。在燃?xì)庠O(shè)備控制和其他安全關鍵應用中,電弧會造成火災風險。電弧還會產生 EMI,干擾附近的敏感電路。

開關速度

機械繼電器的總開關周期時間為 15–25 毫秒,受到運動部件慣性的限制。這排除了基于 PWM 的功率控制,并由于響應緩慢導致的過沖,將溫度調節精度限制在約 ±1°C。

尺寸

一個典型的 5A/24VAC 機械繼電器尺寸約為 20×15×15 毫米,并需要額外的線圈驅動電路,占用大量 PCB 面積,限制了產品的小型化。

03、固態繼電器架構和原理

以 MPS MP9566 為例,它是一款基于 MOSFET 的固態繼電器,采用 QFN-20 封裝(3×5×0.9 毫米)。它將三個功能模塊集成到單個 IC 中:

1. 數字控制接口

I2C(SCL/SDA)或直接使能引腳(EN),用于 MCU 驅動的開/關控制。

2. 電容隔離屏障

在低壓數字側與高壓交流側之間提供千伏級電氣隔離。

3. 集成柵極驅動器與功率 MOSFET

背對背 MOSFET 配置,用于交流負載開關。

這種集成消除了機械繼電器設計所需的分立線圈驅動器、續流二極管和緩沖電路。

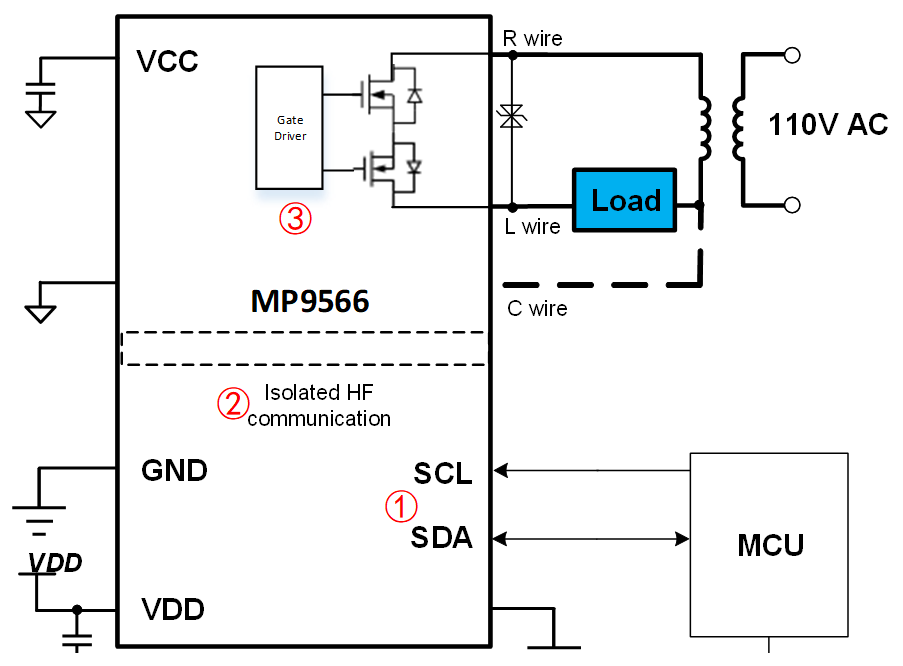

圖2: 固態繼電器(MP9566)應用框圖和原理示意圖

關鍵規格

04、機械繼電器 vs. 固態繼電器

可靠性與壽命

對于溫控器應用,這些好處意味著在整個產品生命周期內免維護運行。由于繼電器故障導致的現場更換被有效消除,降低了保修成本并提高了 MTBF。

開關性能

快速的開關速度以及基于 PWM 的功率控制,能產生更平滑的溫度曲線,減少設備啟停應力,并可將溫度精度從 ±1°C 提高到 ±0.1°C。這對需要快速控制信號的逆變器驅動熱泵和空調尤其有價值。

功耗對比

在 1 A 負載電流下的直接比較展示了效率優勢:

機械繼電器:觸點電阻 = 0.1 Ω,線圈功耗 = 50–200 mW(隨電壓/線圈額定值變化;例如某市面產品平均約 125 mW)。

總功耗 = 225 mW。

固態繼電器:導通電阻 0.12 Ω,負載電流 = 1 A,VDD = 3.3 V,IDD = 300 μA。

總功耗 = 121 mW。

固態繼電器將繼電器級功耗降低了約 47%。此外,固態繼電器完全消除了線圈保持功耗,因為沒有電磁線圈需要通電。對于電池備份的溫控器設計,MP9566 的 8.5 μA 靜態電流對于維持備用電源至關重要。

聲學噪聲

機械繼電器在每次開關事件時都會產生可聞的咔噠聲。按每天 50 次循環計算,這是一個明顯的用戶投訴來源,尤其是在臥室和會議室安裝環境中。固態繼電器完全靜音運行(0 dB 開關噪聲)——消除了一個最主要的消費者投訴類別。

安全與電弧抑制

固態繼電器實現零電弧開關。其默認的零電流關斷特性檢測交流波形過零點,在電流最低點斷開電路。這消除了關斷時的感性電壓尖峰,而在機械繼電器設計中需要緩沖電路(通常為 RC 網絡)來抑制。移除緩沖電路節省了 BOM 成本和 PCB 空間,并消除了一個潛在故障點。

無電弧特性也使固態繼電器適用于燃?xì)庠O(shè)備控制以及其他火花可能構成點火風險的環境。

EMC 性能

機械繼電器通過三種機制產生電磁干擾:觸點彈跳(閉合過程中的多次撞擊產生高頻噪聲)、電弧輻射(斷開過程中的寬帶 EMI)和線圈瞬態(通電/斷電過程中的電壓尖峰)。這些可能導致 MCU 復位、傳感器讀數錯誤和智能溫控器中的無線通信中斷。

固態繼電器消除了所有三種來源。其內部瞬態抑制電路進一步降低了傳導發射。對于致力于滿足 CISPR 32 或 FCC Part 15 合規要求的工程團隊來說,這可以顯著減少 EMC 設計工作量并縮短認證周期。

板級空間與集成度

釋放的 PCB 面積允許集成額外功能(Wi-Fi/BLE 模塊、更多傳感器、更大電池)而無需增大外殼尺寸。0.9 毫米的高度支持更薄的產品外形——這是智能溫控器市場的一個關鍵差異化因素。

環境適應性

MP9566 的工作溫度范圍為 -40°C 至 +125°C,而典型機械繼電器為 -40°C 至 +70°C。其全密封 QFN 封裝不受灰塵、濕氣和振動引起的觸點顫動的影響——這些是機械繼電器在真實 HVAC 安裝環境中容易出現的失效模式。

05、應用案例:智能溫控器升級

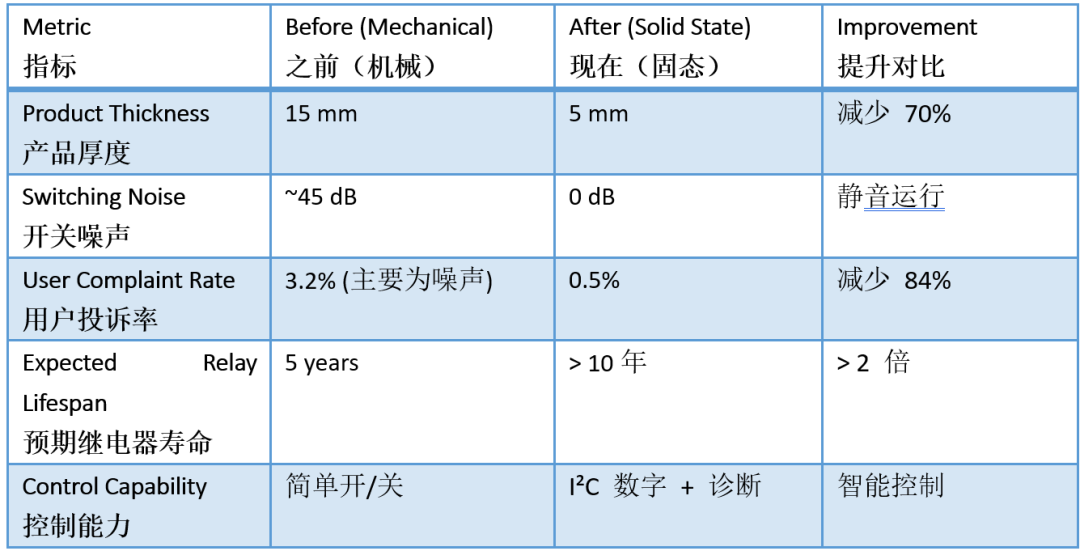

一家智能家居 OEM 廠商在其溫控器產品線中將機械繼電器替換為基于 MP9566 的設計。以下是轉型前后測量的指標:

額外的成本優勢包括簡化的庫存管理(一個 IC 覆蓋多種繼電器配置)以及因現場故障減少而降低的售后支持成本。

結論

對于評估繼電器技術的溫控器硬件團隊而言,固態繼電器提供了一條明確的升級路徑:更長的產品壽命、更小的占板面積、更快的開關速度、更低的功耗、靜音運行以及簡化的 EMC 合規性。全集成設計減少了外部元件數量和設計復雜性,同時增加了數字控制和診斷能力。
