今日，南芯科技（證券代碼：688484）發布新一代全集成雙輸入雙向同步 buck-boost 升降壓充電芯片 SC8984，正向充電模式下支持最高 22V 的輸入電壓和最高 5A 的充電電流，反向放電模式下支持 3V-22V 的寬范圍電壓輸出和最高 5A 的電流輸出。芯片特別面向 2-4 串鋰電池應用進行了效率優化，同時通過南芯自研的 ACOT (Adaptive Constant-On/Off-Time) 峰谷值控制技術提升系統瞬態響應性能，為多電池串平板、手機、無人機、智能音箱、POS 機等高端消費電子及醫療設備等專業設備的充電提供了更加高效靈活的選擇。

極致性能，更高效率

SC8984 適配 2-4 串鋰電池應用，具備 3.6V-22V 的寬輸入電壓工作范圍，充電電流最高 5A；同時支持反向 OTG 功能，輸出電壓范圍 3V-22V 且輸出電流最高可達 5A，高于同類競品。

SC8984 典型應用框圖

SC8984 集成的功率管導通電阻較低，并通過優化導通電阻分配，顯著提升 2-4 串鋰電池充電效率：在 12V 到 8V 典型降壓場景中，4A 充電電流下效率可達 93.75%；5V 到 8V 典型升壓場景中，3A 充電電流下效率可達 90.69%。

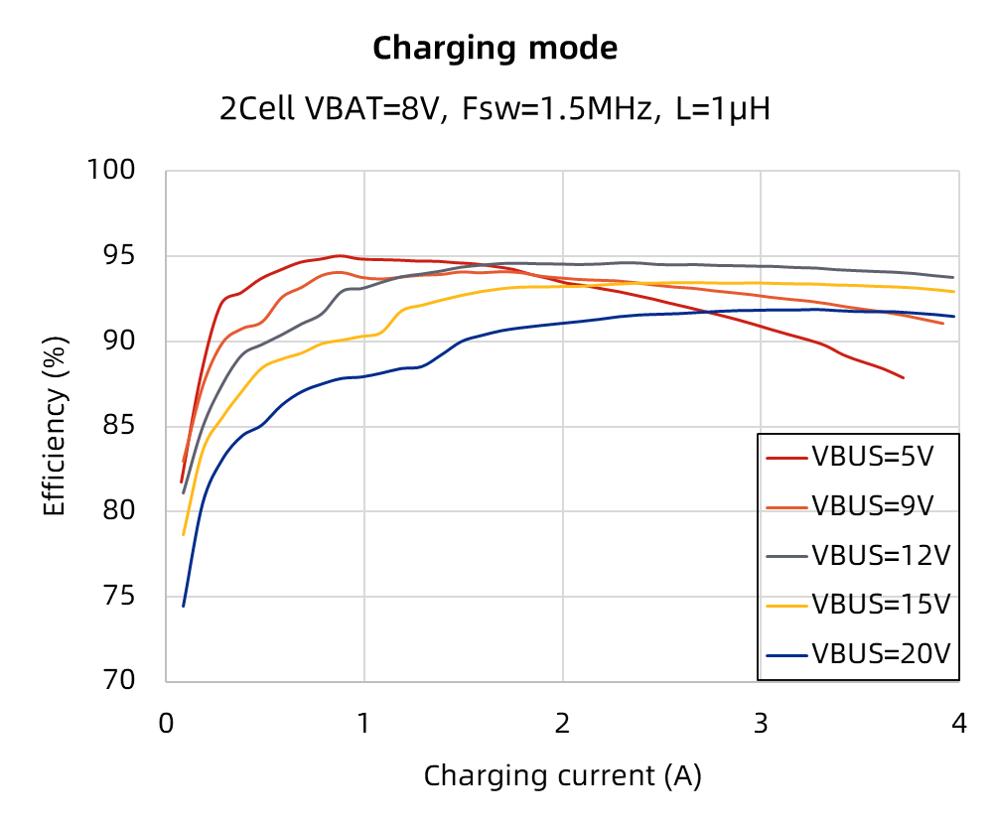

SC8984 充電效率曲線

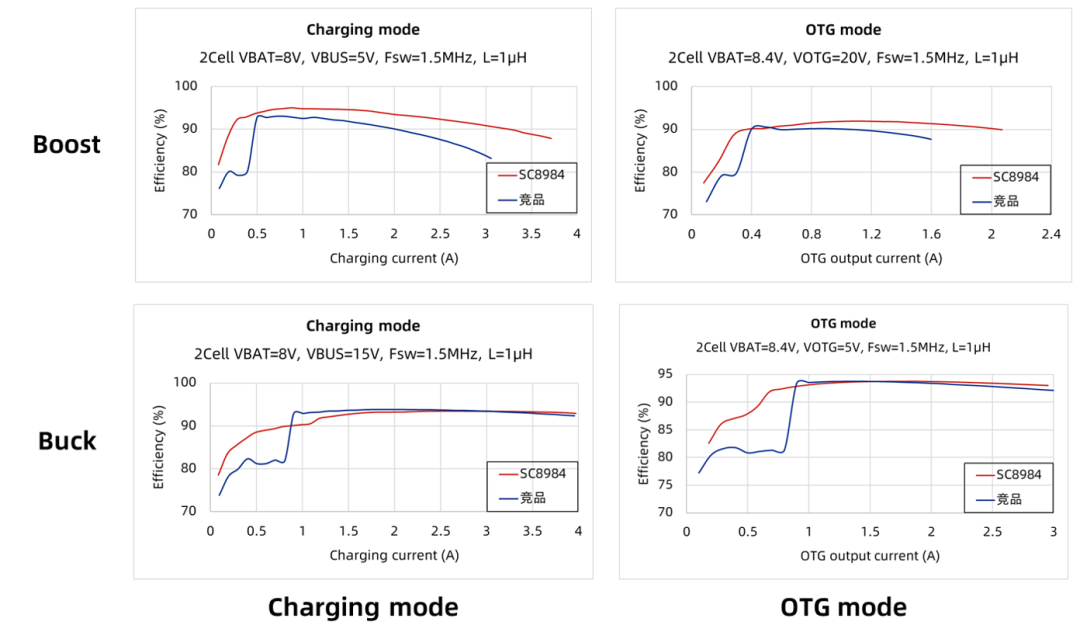

SC8984 與同類競品在不同模式下的效率曲線對比

SC8984 靜態功耗表現優異，典型電池待機電流僅 45μA，在 ship 模式及 shutdown 模式下，靜態電流可分別低至 9μA 和 825nA，顯著延長設備的倉儲和休眠續航時間。同時路徑管理 BATFET 具備高達 10A 的持續放電電流能力，為大功率負載的瞬時與持續供電提供強勁支撐。

SC8984 采用南芯自研的 ACOT 升降壓控制技術，可實現降壓、升降壓、升壓模式之間的平滑切換。通過優化環路補償，還帶來了更出色的負載瞬態響應性能。

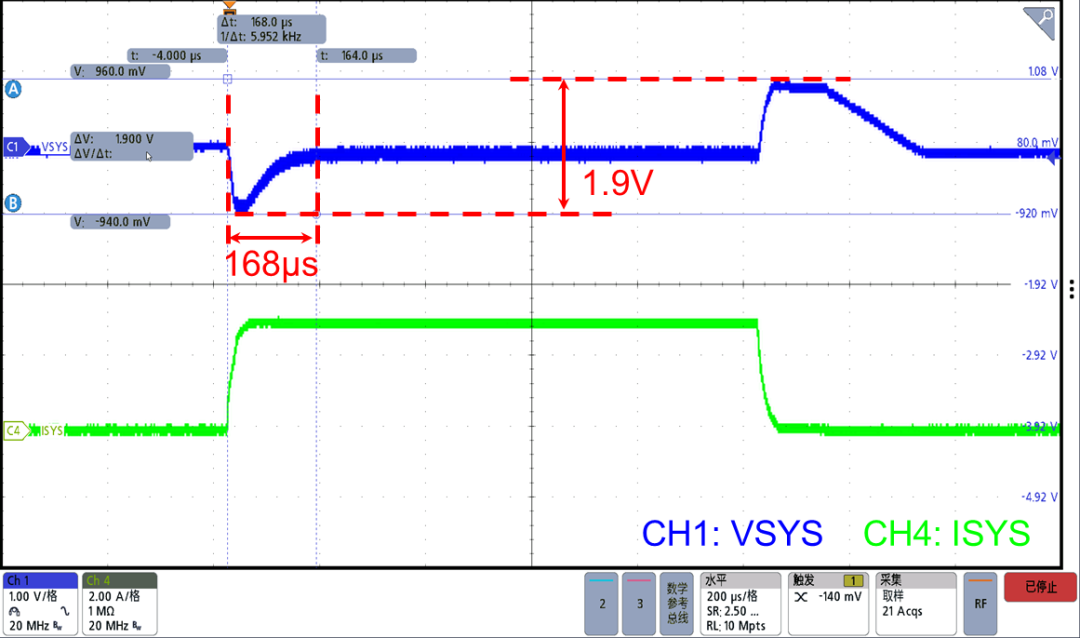

SC8984 瞬態響應波形圖

（負載電流從 0A 突變至 3A，0.15A/μs）

競品瞬態響應波形圖

（負載電流從 0A 突變至 3A，0.15A/μs）

設計靈活，安全可靠

SC8984 采用 WLCSP 封裝，將四個開關功率 MOSFET、輸入電流采樣電阻、充電路徑管理 BATFET 以及雙輸入電源路徑管理控制器全部集成于單顆芯片之內，支持 NVDC 電源路徑管理，并提供靈活的開關頻率選項。除了常見的 750kHz 和 1.5MHz 開關頻率外，還額外支持 1.125MHz 開關頻率，可為電感選型、效率與紋波性能的折中設計提供更大的靈活性。

SC8984 支持 BC1.2 充電協議，其集成的 11-bit ADC 允許用戶靈活監測輸入端、輸出端和電池的電壓及電流，用戶還可以通過 I2C 接口靈活配置充電/放電模式，以及充電電流、充電電壓、系統電壓、反向輸出電壓、電流限制等參數。

SC8984 內置了全面的保護機制，包括輸入/輸出過壓保護、過流保護、短路保護、過熱保護等，為設備的可靠運行保駕護航。

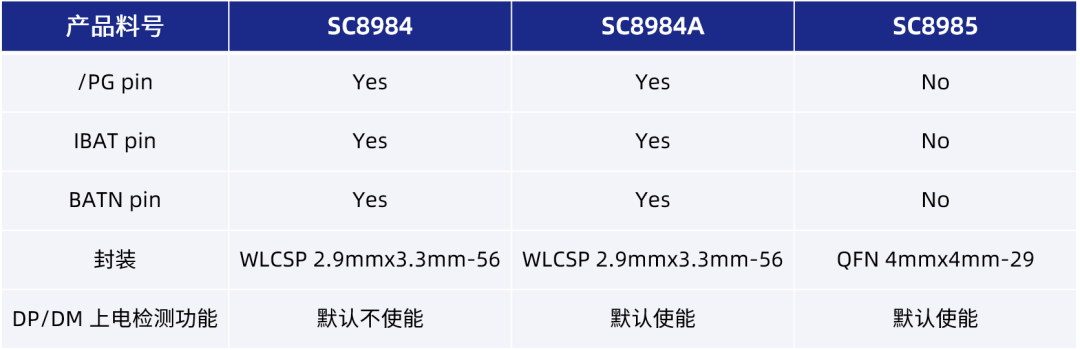

此外，針對不同的應用場景，南芯還推出對 PCB 布局更友好的 QFN 封裝，以及功能定制的版本。

南芯科技充電管理產品家族

南芯科技現已建立起包含開關充電芯片、電荷泵充電芯片、線性充電芯片、無線充電芯片和 SoC 充電芯片在內的充電管理產品家族。其中，開關充電芯片提供升壓、降壓、升降壓三種架構，可以對單節和多節電池進行充電和控制。SC8984 瞄準 2-4 節鋰電池新興電子應用，憑借其高效率和高性能，為客戶提供極具競爭力的解決方案。
